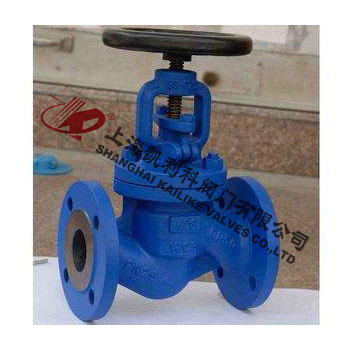

WJ41H國標波紋管截止閥
WJ41H國標波紋管截止閥是引進國外先進技術 、采用國外金屬波紋管密封技術制造、高性能的彈性金屬波紋管、伸縮疲勞壽命特別長；完全消除了普通閥門閥桿填料密封老化快易泄露的缺點，國標波紋管截止閥不但提高了使用能源效率、增加生產設備安全性、減少了維修費用及頻繁的維修保養，還提供了清潔安全的工作環境。
|
產品名稱： |
國標波紋管截止閥 |
產品型號： |
WJ41H |
|
公稱通徑： |
DN15～DN300 |
結構形式： |
截止式 |
|
公稱壓力： |
1.6MPa～4.0MPa |
連接方式： |
法蘭、焊接、內螺紋 |
|
適用溫度： |
-40ºC～+425ºC |
驅動方式： |
手動 |
|
閥體材質： |
鑄鐵、鑄鋼、不銹鋼 |
標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、油、蒸汽、氨氣、氯氣、氣體、液體 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
WJ41H國標波紋管截止閥是引進國外先進技術 、采用國外金屬波紋管密封技術制造、高性能的彈性金屬波紋管、伸縮疲勞壽命特別長；完全消除了普通閥門閥桿填料密封老化快易泄露的缺點，國標波紋管截止閥不但提高了使用能源效率、增加生產設備安全性、減少了維修費用及頻繁的維修保養，還提供了清潔安全的工作環境。國標波紋管截止閥適用于石油、化工、制藥、化肥、電力等行業的各種工況管路上，用于切斷或接通管路介質。
結構特點
1.雙重的密封設計（波紋管+填料）若波紋管失效，閥桿填料也會避免。
2.結構合理、密封可靠、性能優良、造型美觀。
3.沒有流體損失，降低能源損失，提高工廠設備安全。
4.密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長，減少維修次數，降低經營成本。
5.堅固耐用的波紋管密封設計，保證閥桿的零泄漏，提供無需維護的條件。
6.截止閥閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；
7.閥桿升降位置指示更直觀。
制造標準
|
設計標準 |
GB12235 |
|
結構長度 |
GB12221 |
|
連接法蘭 |
GB9113、JB/T79、HG20596 |
|
試驗和檢驗 |
JB/T9092、GB/T13927 |
壓力試驗
|
壓力檢驗（表） |
|
公稱壓力 |
1.6Mpa |
2.5Mpa |
4.0Mpa |
|
密封試驗 |
1.8MPa |
2.8MPa |
4.4MPa |
|
殼體強度 |
2.4MPa |
3.6MPa |
6.0MPa |
|
適用溫度 |
425℃ |
產品特點
|
雙層波紋管 |
維修方便 |
|
波紋管密封閥桿 |
雙重密封 |
|
位置指示 |
無升降手輪 |
產品用途
|
工業 |
電站 |
|
廢氣凈化廠 |
天然氣 |
|
真空裝置 |
氨 |
|
熱水 |
冷凍系統 |
|
加熱設備 |
蒸汽系統 |
主要零部件材質
|
序號 |
名稱 |
材質 |
|
1 |
閥體 |
WCB、WC6、WC9、C5CF8、CF8M、CF3、CF3M |
|
2 |
閥瓣 |
25、1Cr13、2Cr131Cr18Ni9Ti、0Cr18Ni12Mo2Ti20Cr1Mo1V、25Cr2MoV |
|
3 |
軸銷 |
25、1Cr13、2Cr131Cr18Ni9Ti、0Cr18Ni12Mo2Ti20Cr1Mo1V、25Cr2MoV |
|
4 |
閥桿 |
25、1Cr13、2Cr131Cr18Ni9Ti、0Cr18Ni12Mo2Ti20Cr1Mo1V、25Cr2MoV |
|
5 |
波紋管組件 |
1Cr18Ni9Ti、304、316、304L、316L |
|
6 |
墊片 |
柔性石墨+不銹鋼、PTFE |
|
7 |
閥蓋 |
WCB、WC6、WC9、C5CF8、CF8M、CF3、CF3M |
|
8 |
雙頭螺栓 |
0Cr18Ni9Ti、0Cr18Ni12Mo2Ti、35CrMoV、25Cr2MoV |
|
9 |
六角螺母 |
0Cr18Ni9Ti、0Cr18Ni12Mo2Ti、35CrMoV、25Cr2MoV |
|
10 |
填料 |
柔性石墨 |
|
11 |
填料壓蓋 |
WCB、WC6、WC9、C5CF8、CF8M、CF3、CF3M |
|
12 |
閥桿螺母 |
銅合金 |
|
13 |
手輪 |
WCB、QT400-18 |

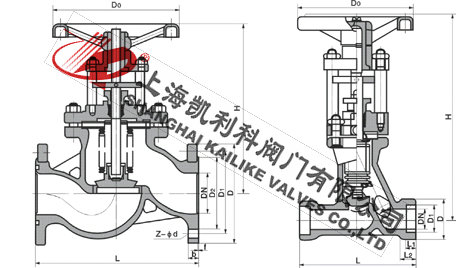

外形結構圖
主要外形尺寸1.6MPa
|
DN |
L |
D |
D1 |
D2 |
b |
f |
Do |
H |
N-ΦZ |
|
15 |
130 |
95 |
65 |
46 |
14 |
2 |
100 |
236 |
4-14 |
|
20 |
150 |
105 |
75 |
56 |
16 |
2 |
100 |
242 |
4-14 |
|
25 |
160 |
115 |
85 |
65 |
16 |
3 |
125 |
286 |
4-14 |
|
32 |
180 |
140 |
100 |
76 |
18 |
3 |
125 |
295 |
4-18 |
|
40 |
200 |
150 |
110 |
84 |
18 |
3 |
150 |
330 |
4-18 |
|
50 |
230 |
165 |
125 |
99 |
20 |
3 |
150 |
350 |
4-48 |
|
65 |
290 |
185 |
145 |
118 |
20 |
3 |
200 |
400 |
4-18 |
|
80 |
310 |
200 |
160 |
132 |
20 |
3 |
200 |
430 |
8-18 |
|
100 |
350 |
220 |
180 |
156 |
22 |
3 |
250 |
465 |
8-18 |
|
125 |
400 |
250 |
210 |
184 |
22 |
3 |
250 |
505 |
8-18 |
|
150 |
480 |
285 |
240 |
211 |
24 |
3 |
300 |
613 |
8-22 |
|
200 |
600 |
340 |
295 |
266 |
24 |
3 |
420 |
714 |
12-22 |
|
250 |
730 |
405 |
355 |
319 |
26 |
3 |
500 |
810 |
12-26 |
|
300 |
850 |
460 |
410 |
370 |
28 |
4 |
670 |
910 |
12-26 |
主要外形尺寸2.5MPa
|
DN |
L |
D |
D1 |
D2 |
D3 |
b |
f |
F1 |
Do |
H |
N-ΦZ |
|
15 |
130 |
95 |
65 |
46 |
/ |
14 |
2 |
/ |
100 |
236 |
4-14 |
|
20 |
150 |
105 |
75 |
56 |
/ |
16 |
2 |
/ |
100 |
242 |
4-14 |
|
25 |
160 |
115 |
85 |
65 |
/ |
16 |
3 |
/ |
125 |
286 |
4-14 |
|
32 |
180 |
140 |
100 |
76 |
/ |
18 |
3 |
/ |
125 |
295 |
4-18 |
|
40 |
200 |
150 |
110 |
84 |
/ |
18 |
3 |
/ |
150 |
330 |
4-18 |
|
50 |
230 |
165 |
125 |
99 |
/ |
210 |
3 |
/ |
150 |
350 |
4-18 |
|
65 |
290 |
185 |
145 |
118 |
/ |
22 |
3 |
/ |
200 |
400 |
8-18 |
|
80 |
310 |
200 |
160 |
132 |
/ |
24 |
3 |
/ |
200 |
430 |
8-18 |
|
100 |
350 |
235 |
190 |
156 |
/ |
24 |
3 |
/ |
250 |
465 |
8-22 |
|
125 |
400 |
270 |
200 |
184 |
/ |
26 |
3 |
/ |
250 |
505 |
8-26 |
|
150 |
480 |
300 |
250 |
211 |
/ |
28 |
3 |
/ |
300 |
613 |
8-26 |
|
200 |
600 |
360 |
310 |
274 |
/ |
30 |
3 |
/ |
420 |
714 |
12-26 |
|
250 |
730 |
425 |
370 |
330 |
/ |
32 |
3 |
/ |
500 |
810 |
12-30 |
|
300 |
850 |
485 |
430 |
389 |
/ |
34 |
4 |
/ |
670 |
910 |
12-30 |
主要外形尺寸4.0MPa
|
DN |
L |
D |
D1 |
D2 |
D3 |
b |
f |
F1 |
Do |
H |
N-ΦZ |
|
15 |
130 |
95 |
65 |
45 |
40 |
16 |
2 |
4 |
100 |
236 |
4-14 |
|
20 |
150 |
105 |
75 |
55 |
51 |
16 |
2 |
4 |
100 |
242 |
4-14 |
|
25 |
160 |
115 |
85 |
65 |
58 |
16 |
2 |
4 |
125 |
286 |
4-14 |
|
32 |
180 |
135 |
100 |
78 |
66 |
18 |
3 |
4 |
125 |
295 |
4-18 |
|
40 |
200 |
140 |
110 |
85 |
78 |
18 |
3 |
4 |
150 |
330 |
4-18 |
|
50 |
230 |
160 |
125 |
100 |
88 |
20 |
3 |
4 |
150 |
350 |
4-18 |
|
65 |
290 |
180 |
145 |
120 |
110 |
22 |
3 |
4 |
200 |
400 |
8-18 |
|
80 |
310 |
195 |
160 |
135 |
121 |
22 |
3 |
4 |
200 |
430 |
8-18 |
|
100 |
350 |
230 |
190 |
160 |
150 |
24 |
3 |
4.5 |
250 |
465 |
8-23 |
|
125 |
400 |
270 |
220 |
188 |
176 |
28 |
3 |
4.5 |
250 |
505 |
8-25 |
|
150 |
480 |
300 |
250 |
218 |
204 |
30 |
3 |
4.5 |
300 |
613 |
8-25 |
|
200 |
600 |
375 |
320 |
282 |
260 |
38 |
3 |
4.5 |
420 |
714 |
12-30 |
|
250 |
730 |
445 |
385 |
345 |
313 |
42 |
3 |
4.5 |
500 |
810 |
12-34 |
|
300 |
850 |
510 |
450 |
408 |
364 |
46 |
4 |
4.5 |
670 |
910 |
16-34 |
聲明：【WJ41H國標波紋管截止閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的WJ41H國標波紋管截止閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
